1장. 사용자 수에 따른 규모 확장성

단일 서버

1. 사용자는 도메인 이름을 이용하여 웹사이트에 접속한다.
   이 접속을 위해서는 도메인 이름을 도메인 이름 서비스에 질의하여 IP 주소로 변환하는 과정이 필요하다.
2. DNS 조회로 웹 서버의 IP 주소가 반환된다.
3. 해당 IP 주소로 HTTP 요청이 전달된다.
4. 요청을 받은 웹 서버는 HTML 페이지나 JSON 형태의 응답을 반환한다.

---

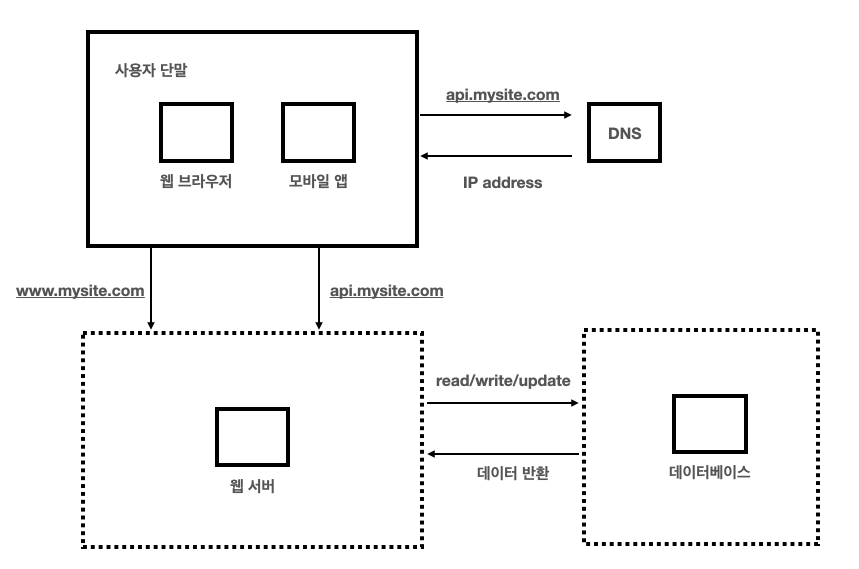

데이터베이스

사용자가 늘면 서버 하나로는 충분하지 않아서 여러 서버를 두어야 한다.

하나는 웹/모바일 트래픽 처리 용도고, 다른 하나는 데이터베이스용이다.

데이터베이스는 크게 RDBMS, NoSQL 2가지로 나눌 수 있다. 대체적으로는 RDBMS로 해결할 수 있고 적절한 상황이지만, 아래와 같은 경우에는 NoSQL이 적절한 선택일 수 있다.

• 아주 낮은 응답 지연시간이 요구됨
• 다루는 데이터가 비정형이라 관계형 데이터가 아님
• 데이터를 직렬화하거나 역직렬화할 수 있기만 하면 됨
• 아주 많은 양의 데이터를 저장할 필요가 있음

수직적 규모 확장 vs 수평적 규모 확장

스케일 업(scale up) : 수직적 규모 확장은 서버에 고사양 자원(더 좋은 CPU, 더 많은 RAM)을 추가하는 것

스케일 아웃(scale out) : 수평적 규모 확장은 더 많은 서버를 추가하여 성능을 개선하는 행위



무엇이 더 적절할까?

서버로 유입되는 트래픽의 양이 적을 때는 수직적 확장이 좋은 선택이며, 이 방법의 가장 큰 장점은 단순함이다.

그러나 스케일 업에는 심각한 단점이 존재한다.

1. 한 대의 서버에 CPU나 메모리를 무한대로 증성할 방법은 없다.
2. 장애에 대한 자동복구(failover) 방안이나 다중화 방안을 제시하지 않는다.
   서버에 장애가 발생하면 웹사이트/앱은 완전히 중단된다.

위와 같은 단점 때문에, 대규모 애플리케이션을 지원하는 데는 수평적 규모 확장법이 보다 적절하다.

---

로드밸런서

사용자는 로드밸런서의 공개 IP 주소(Public IP)로 접속한다. 서버 간 통신에는 Private IP가 이용된다. 위처럼 스케일 아웃을 통해서 서버를 여러 대로 늘리게 되면 장애를 자동복구하지 못하는 문제(no failover)도 해소할 수 있고, 웹 계층의 가용성(availability)은 향상된다.

---

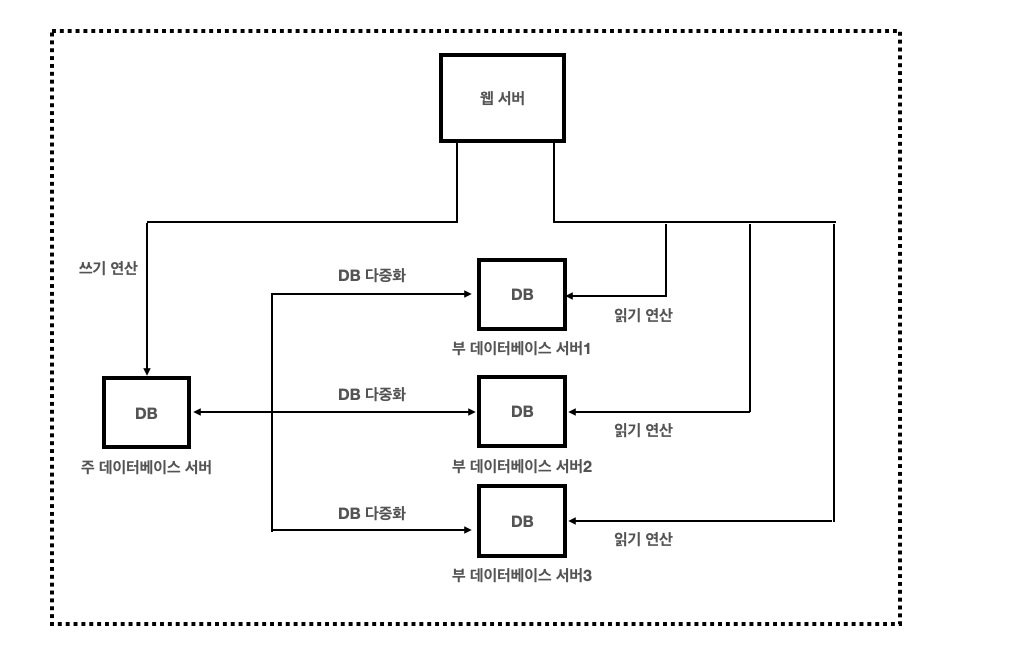

데이터베이스 다중화

데이터베이스를 Master-Slave로 나누는데 쓰기 연산은 Master에서만 지원하고, 읽기 연산은 Slave에서만 지원한다.

대부분의 애플리케이션에서는 쓰기 작업 보다는 읽기 작업이 훨씬 많기 때문에 Slave 데이터베이스가 훨씬 많다.

예를 들면,

• select 은 slaveDB
• update 는 master DB

데이터베이스 다중화의 장점

• 더 나은 성능 : 모든 데이터 변경 연산은 Master 서버로만 전달되는 반면 읽기 연산은 Slave 데이터베이스 서버들로 분산된다. 병렬로 처리될 수 있는 쿼리의 수가 늘어나므로 성능이 좋아진다.
• 안전성: 데이터베이스 서버 가운데 일부가 파괴되어도 데이터는 보존될 것이다. 데이터를 지역적으로 떨어진 여러 장소에 다중화 시켜놓을 수 있기 때문이다.
• 가용성: 데이터를 여러 지역에 복제해 둠으로써, 하나의 데이터베이스 서버에 장애가 발생하더라도 다른 서버에 있는 데이터를 가져와 계속 서비스할 수 있게 된다.

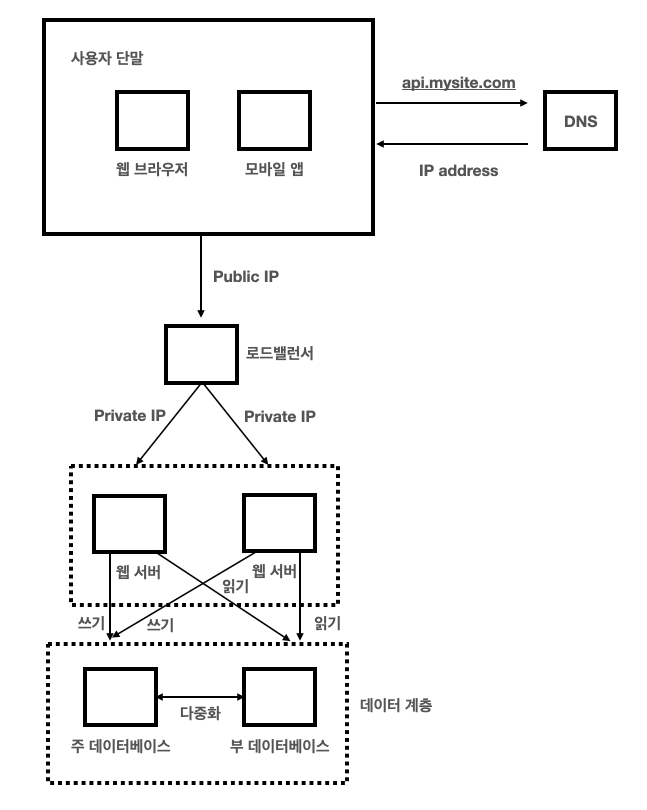

로드벨런서와 데이터베이스 다중화를 고려한 설계안

1. 사용자는 DNS로부터 로드밸런서의 공개 IP 주소를 받는다.
2. 사용자는 해당 IP 주소를 사용해 로드밸런서에 접속한다.
3. HTTP 요청은 서버 1이나 서버 2로 전송된다.
4. 웹 서버는 사용자의 데이터를 부 데이터베이스 서버에서 읽는다.
5. 웹 서버는 데이터 변경 연산은 주 데이터베이스로 전달한다.

---

캐시

캐시는 값 비싼 연산 결과 또는 자주 참조되는 데이터를 메모리 안에 두고, 뒤이은 요청이 보다 빨리 처리될 수 있도록 하는 저장소이다. 애플리케이션의 성능은 데이터베이스를 얼마나 자주 호출하느냐에 크게 좌우되는데, 캐시는 그런 문제를 완화할 수 있다.

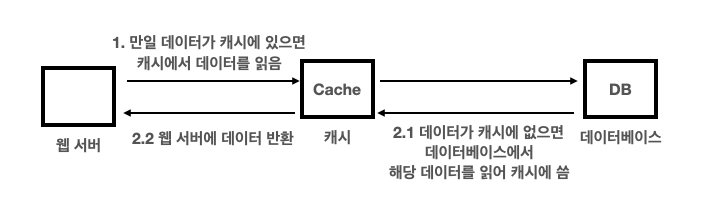

캐시 계층

캐시 계층은 데이터가 잠시 보관되는 곳으로 데이터베이스보다 훨씬 빠르다.

1. 요청을 받은 웹 서버는 캐시에 응답이 저장되어 있는지를 확인한다.
2. 만일 저장되어 있다면 해당 데이터를 클라이언트에 반환한다.
3. 없는 경우에는 데이터베이스 쿼리를 통해 데이터를 찾아 캐시에 저장한 뒤 클라이언트에 반환한다.

캐시 사용 시 유의할 점

• 캐시는 갱신은 자주 일어나지 않지만 참조는 빈번하게 일어난다면 고려해볼만 하다.
• 영속적으로 보관할 데이터를 캐시에 두는 것은 바람직하지 않다.
  • 캐시는 데이터를 휘발성 메모리에 두기 때문에, 캐시 서버가 재시작되면 모든 데이터는 사라진다.
• 만료된 데이터는 캐시에서 삭제되어야 한다.
  • 만료 기한에 대한 정책을 마련하는 것이 좋다.
  • 만료 기한이 너무 짧으면, 데이터베이스를 너무 자주 읽게 되며, 너무 길면 원본과 차이가 날 가능성이 높아진다.
• 데이터 저장소의 원본과 캐시 내의 사본 일관성을 확인해야 한다.
• 캐시 서버를 한 대만 두는 경우 해당 서버는 단일 장애 지점(SPOF)이 되어 버릴 수 있다.
• 캐시 메모리 크기는 너무 크지도 작지도 않게 적절하게 잡아야 한다.
• 캐시가 꽉 차버리면 LRU, LFU, FIFO 같은 정책들을 사용해서 사용해야 한다.

---

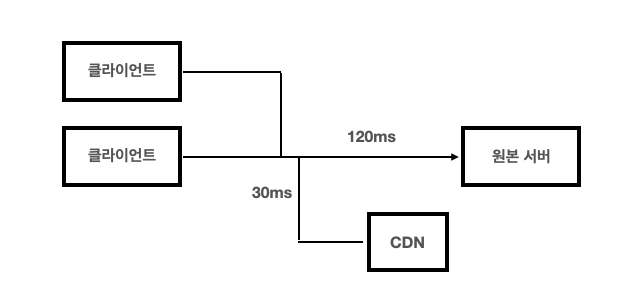

콘텐츠 전송 네트워크(CDN)

CDN은 정적 콘텐츠를 전송하는 데 쓰이는, 지리적으로 분산된 서버의 네트워크이다. 이미지, 비디오, CSS, JavaScript 파일 등을 캐시할 수 있다.



1. 사용자 A가 이미지 URL을 이용해 image.png에 접근한다.
2. CDN 서버의 캐시에 해당 이미지가 없는 경우, 서버는 원본 서버에 요청하여 파일을 가져온다.
3. 원본 서버가 파일을 CDN 서버에 반환한다.
4. CDN 서버는 파일을 캐시하고 사용자 A에게 반환한다.
5. 사용자 B가 같은 이미지에 대한 요청을 CDN 서버에 전송한다.
6. 만료되지 않은 이미지에 대한 요청은 캐시를 통해 처리된다.

1. 정적 컨텐츠(JS, CSS, 이미지 등)는 더 이상 웹 서버를 통해 서비스하지 않으며, CDN을 통해 제공하여 더 나은 성능을 보장한다.
2. 캐시가 데이터베이스 부하를 줄여준다.

---

무상태(Stateless) 웹 계층

이제는 웹 계층을 수평적으로 확장하는 방법을 고민해본다.

이를 위해서는 상태 정보(사용자 세션 데이터 등)를 웹 계층에서 제거해야한다. 바람직한 전략은 상태 정보를 관계형 데이터베이스나  NoSQL 같은 지속성 저장소에 보관하고 필요할 때 가져오도록 하는 것이다. 이렇게 구성된 웹 계층을 무상태 웹 계층이라고 부른다.

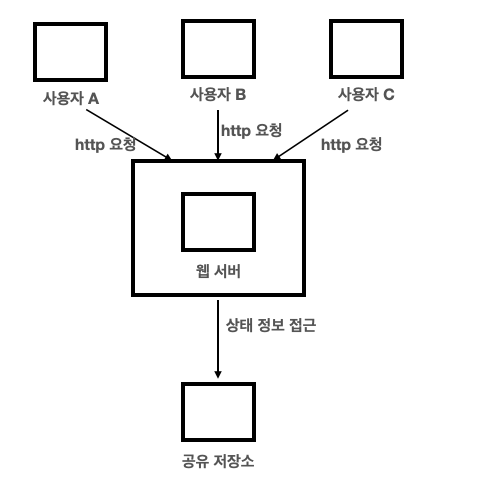

무상태 아키텍처

무상태 아키텍쳐

이 구조에서 사용자로부터의 HTTP 요청은 어떤 웹 서버로도 전달될 수 있다.

웹 서버는 상태 정보가 필요할 경우, 공유 젖아소로부터 데이터를 가져온다. 따라서 상태 정보는 웹 서버로부터 물리적으로 분리되어 있다. 이런 구조는 단순하고, 안정적이며, 규모 확장이 쉽다.









데이터 센터

장애가 없는 상황에서 사용자는 가장 가까운 데이터 센터로 안내되는데, 통상 이 절차를 지리적 라우팅이라고 부른다.

만약 데이터 센터 중 하나에 심각한 장애가 발생하면 모든 트래픽은 장애가 없는 데이터 센터로 전송된다.

다중 데이터센터를 만들기 위해서 고려해야 할 조건

• 트래픽 우회: 올바른 데이터 센터로 트래픽을 보내는 효과적인 방법을 찾아야 한다.
• 데이터 동기화: 데이터 센터마다 별도의 데이터베이스를 다중화한다.
• 테스트와 배포: 여러 위치에서 애플리케이션을 테스트 해보고, 자동화 배포가 모든 데이터 센터에 동일하게 설치되도록 하는 것이 중요하다.

메세지 큐

메세지 큐는 메세지의 무손실, 즉 메세지 큐에 일단 보관된 메세지는 소비자가 꺼낼 떄까지 안전히 보관된다는 특성을 보장하는 비동기 통신을 지원하는 컴포넌트이다. Publish/Producer는 메세지 큐에 발행한다. 큐에는 보통 Consumer/Subscribe가 메세지를 꺼내서 동작을 수행한다.

메세지 큐를 이용하면 서비스 또는 서버 간 결합이 느슨해져서, 규모 확장성이 보장되어야 하는 안정적 애플리케이션을 구성하기 좋다.

로그, 메트릭 그리고 자동화

비지니스의 규모가 커지면 로그, 매트릭, 자동화 도구에 필수적으로 투자해야한다.

• 로그 : 에러 로그를 모니터링하는 것은 중요. 시스템의 오류와 문제들을 보다 쉽게 찾아낼 수 있도록 하기 때문이다.
• 메트릭 : 메트릭을 잘 수 집하면 사업 현황에 관한 유용한 정보를 얻을 수 있고, 시스템의 현재 상태를 파악할 수 있다.
• 자동화 : 시스템이 크고 복잡해지면 생산성을 높이기 위해 자동화 도구를 활용해야 한다.

데이터베이스의 규모 확장

저장할 데이터가 많아지면 데이터베이스에 대한 부하도 증가한다.

이 때도 애플리케이션 서버처럼 스케일 업, 스케일 아웃 두 가지 방법이 존재한다.

데이터베이스에도 수직적 확장보다는 수평적 확장이 더 적절하다. 수평적 확장에 대표적으로는 샤딩이 있다.

샤딩은 대규모 데이터베이스를 샤드라고 부르는 작은 단위로 분할하는 기술을 말한다.

샤딩 전략을 구현할 때 중요한 것은 샤딩 키 이다. 샤딩 키에 따라서 한 곳으로만 부하가 집중될 수 있고 여러 곳으로 적절히 잘 분산될 수도 있다.

샤딩을 위해서 고려해야 할 조건

• 데이터의 재 샤딩
  • 데이터가 너무 많아져서 하나의 샤드로는 더 이상 감당하기 어려울 때
  • 샤드 간 데이터 분포가 균등하지 못하여 어떤 샤드에 할당된 공간 소모가 다른 샤드에 비해 빨리 진행될 때
• 유명 인사: 핫스팟 키 문제라고도 부르는데, 특정 샤드에 쿼리가 집중되어 서버에 과부하가 걸리는 문제
• 조인과 비정규화
  일단 하나의 데이터베이스를 여러 샤드 서버로 쪼개고 나면, 여러 샤드에 걸친 데이터를 조인하기가 힘들어진다. 이를 해결하는 한 가지 방법은 데이터베이스를 비정규화하여 하나의 테이블에서 쿼리가 수행될 수 있도록 하는 것이다.

•

---
